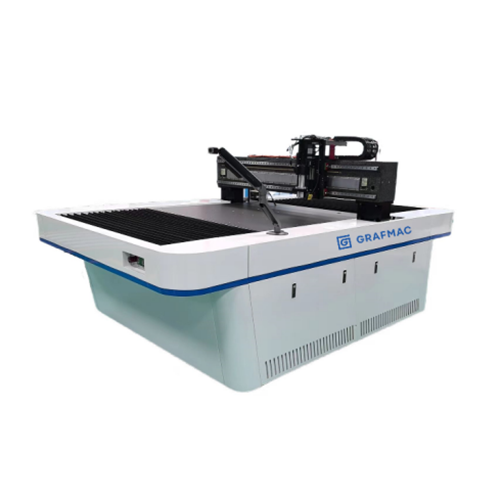

瀏覽器自帶分享功能也很好用哦~自主研發光學引擎，其具有高質的成像效果，具有低畸變、 高透過率、高能量均勻性、圖像還原精度高等優點。
產品詳情
功能特點
● 自主研發光學引擎，其具有高質的成像效果，具有低畸變、 高透過率、高能量均勻性、圖像還原精度高等優點。
● 業內獨有的圖形資料轉換與分割DLP技術，搭配業界美國DMD應用技術，成熟穩定。
● 線寬光學補償
● 大理石平臺，搭配SP級導軌，實現精確的重復定位
● 無菲林作業，相比傳統節省人力及成本20%以上
型號規格
| LTS-G | G1101 | G1213 |
| 最大網框尺寸 | 1000*1100 | 1200*1400 |
| 最小網框尺寸 | 300*300 | |
| 最大成像尺寸 | 900*1000 | 1100*1250 |
| 適用網框厚度 | 20-45 （可以定制） | |
| 網框允許誤差（平整度） | +/-1.5 | |
| 感光膠涂布允許誤差 | +/-5% | |
| 適用曝光感光膠厚度 | 2-100微米 | |
| 鐳射及成像單元 | DMD成像技術 LD高功率 20W（標配） | |
| 405nm±5nm紫外鐳射管 | ||
| 可選定制：12W-64路/16W-84路/18W-96路 | ||
| 20W-106路/ 24W-128路 | ||
| 動態聚集系統 | 標配（0.1ms回應/定位精度3微米以下） | |
| 線寬光學補償 | 標配 | |
| 圖形整體漲縮比例調整 | 標配（可手動設置） | |
| 遠端服務系統 | 標配 | |
| 圖像輸出解析度 | 2540dpi | |
| 檔輸入解析度 | 2540dpi | |
| 成像精度 | 測試值：±5um（35 um時） | |
| 應用值：1-1.5倍的網眼寬度 | ||
| 備註：測試條件與結果取決於感光膠及網版等因數。 | ||
| 尺寸偏差 | ±0.005 | |
| 重復精度 | +/-5微米 | |
| 適用感光膠 | 配套感光膠（光刻膠/高感度膠） | |
| 支援檔案格式 | Gerber-274X；1bit-tiff | |
| 資料介面需求 | 乙太網 | |
| 電源需求 | 220VAC 單相 25A | |
| 氣源需求 | 0.4-0.8MPa | |
| 環境需求 | 22℃+/-2，RH 30%-70% 不結露 | |
| 凈重 | 2500 | 2800 |
| 機械尺寸 | 2750*1770*1600（L*W*H） | 2950*1900*1600（L*W*H） |
| 操作空間 | 5.6㎡ | 6㎡ |
